제품 정보

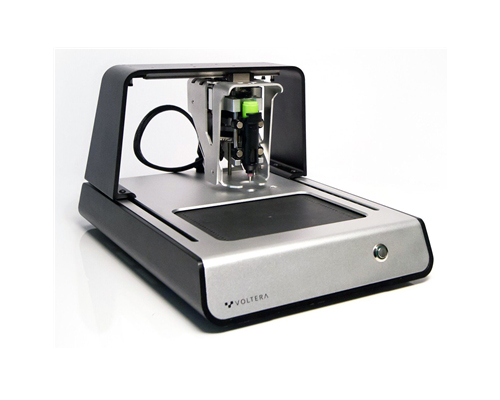

PCB 프린터(Voltera)

  • 모델명

    V-One

  • 제조사

    Voltera, 미국

  • 위치

    IoT개발 LAB

  • 이용금액

    10,000원/시간

  • 교육이수 여부

    교육이수 무관

장비이용료 및 재료비 할인 대상

공지사항참조

장비 개요

- PCB CAD 소프트웨어에서 생성된 데이터로 PCB 기판을 출력하는 프린터 장비.
- 90% 은나노 전도성 잉크(Conductive ink) 사용으로 기판에 직접 전자회로 제작 가능.

장비 성능

- 인쇄 사양

    최소 패턴 폭 : 0.2 mm (8mil)

    최소 부품 크기 : 1005 (0402) - SMD 저항크기 기준

    최소 피티 (전도 잉크) : 0.62 mm (32mil)

- 드릴 유닛

    드릴 비트 고정방식 : 1.5 mm 육각렌치용 무두 볼트

    모터 : BLDC 30W

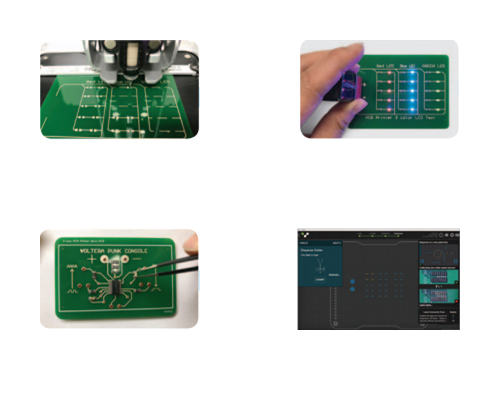

활용 분야

- PCB 단면 가공 : 회로(Circuit) 프린트, 땜납(Solder) 프린트
- PCB 양면 가공 : 드릴링, 패터닝, 전도 잉크 도색, 솔더링 및 리플로우, 칩 마운팅 작업을 통한 양면 가공
