제품 정보

저항측정계측기(LCR meter)

  • 모델명

    LCR research LCR Pro1

  • 제조사

    LCR research , 캐나다

  • 위치

    IoT개발 LAB

  • 이용금액

    1,000원/시간

  • 교육이수 여부

    교육이수 무관

장비이용료 및 재료비 할인 대상

공지사항참조

장비 개요

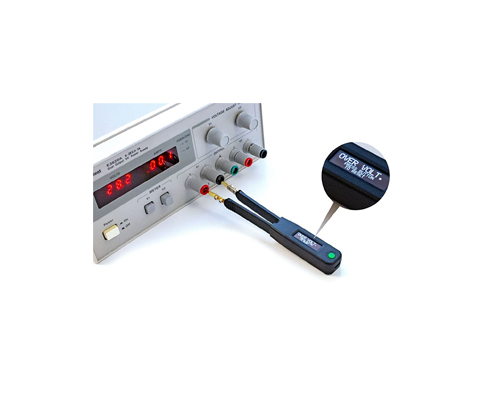

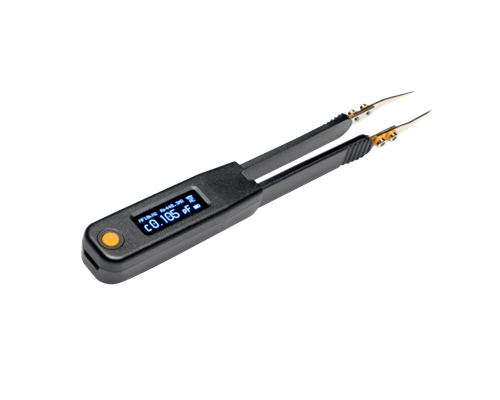

- 프로브와 같은 한 쌍의 핀셋인 트위저와 LCR미터가 하나로 통합된 기기로 가볍고 배터리에 의해 동작하는 장치

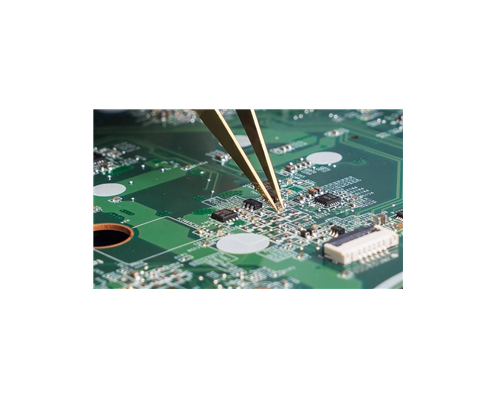

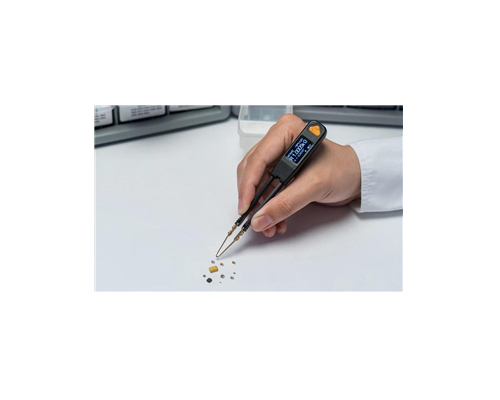

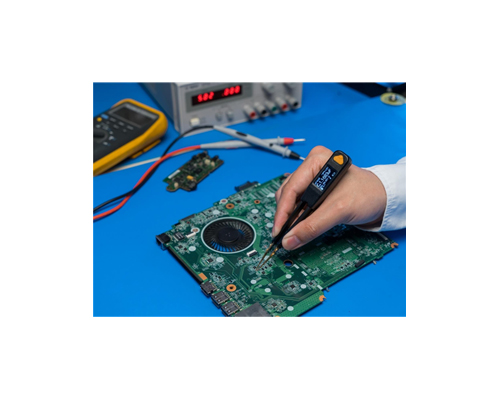

- SMD 부품을 측정할 수 있을 뿐만 아니라 회로 내 디버깅을 위한 간단하고 효과적인 해결책을 제공하는 올인원의 휴대용 기기

장비 성능

- 테스트 주파수 : 100Hz, 120Hz, 1kHz, 10kHz, 100kHz

- 테스트 전압 : 0.2Vrms / 0.5Vrms / 1.0Vrms

- 소스 저항 : 100Ω

- 저항 측정 범위 : 25mΩ ~ 10MΩ

- 정전 용량 측정 범위 : 0.25pF ~ 1mF

- 인덕턴스 측정 범위 : 10nH ~ 1H

- 저항 최대 정밀도 : 0.1%

- 인덕턴스 최대 정밀도 : 0.2%


활용 분야

- 부품의 확인 및 분류, 생산 라인, 실험실, 서비스 센터, 현장에서의 수리 등을 포함하여 다양한 목적으로 사용할 수 있는 이상적인 장치
